关联关系分析

1 如何打开关联关系分析

关联关系分析是通过对文献因子，包括申请人、发明人、IPC、关键词等共现矩阵的可视化处理形成的关系网络图谱。关联关系分析有两个入口，包括：

①在项目概况页面，点击下方工具栏的按钮，可对项目下的专利进行关联关系分析。

②在项目内容概览页面，首先点击下方工具栏的，在弹出的上拉框中点击，可对项目内容概览页面中的专利进行关联关系分析。

2 如何选择不同的分析对象进行关联关系分析

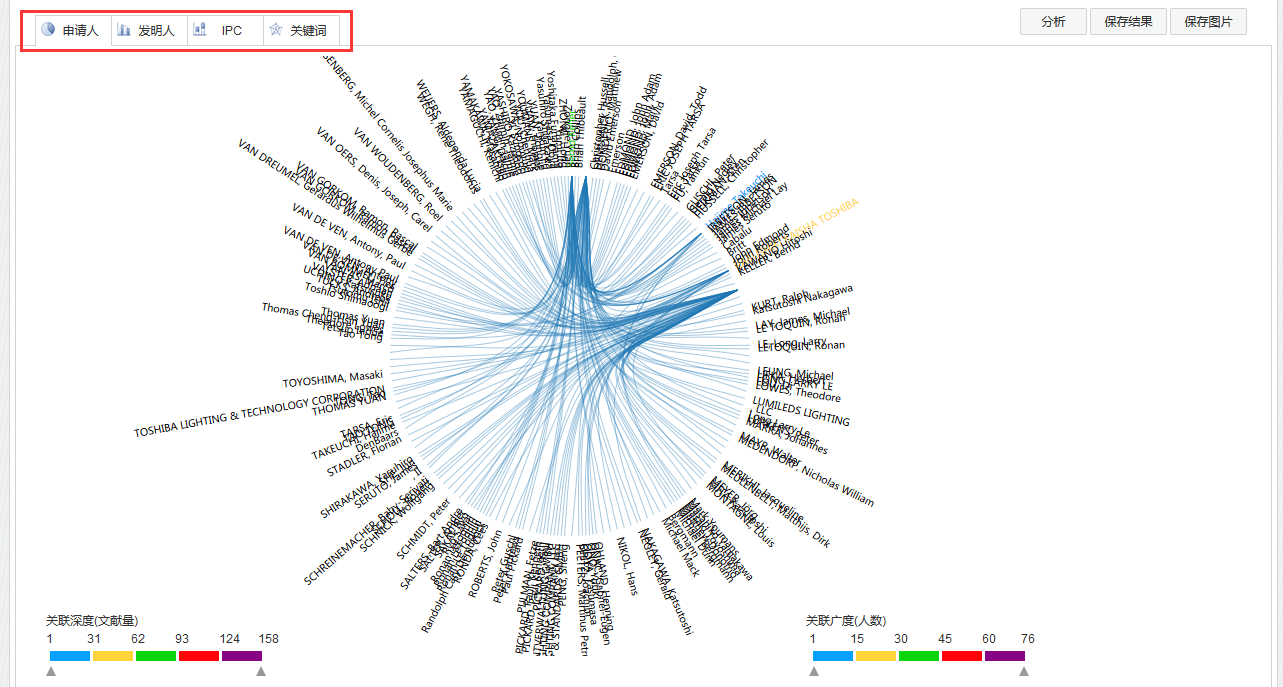

在进行关联关系分析后Inspiro会进入关联关系分析的显示页面，显示关联关系分析图谱。关联关系分析提供了针对申请人、发明人、IPC和关键词四种分析对象的分析功能，具体实现方式如下：

① 申请人关联关系分析：点击页面左上方的生成申请人关联关系分析图。

② 发明人关联关系分析：点击页面左上方的生成发明人关联关系分析图。

③ IPC关联关系分析：点击页面左上方的生成IPC关联关系分析图。

④ 关键词关联关系分析：点击页面左上方的生成关键词关联关系分析图。

3 如何进行关联关系分析的自定义设置

为了丰富关联关系分析的展示呈现，Inspiro的关联关系分析功能提供了四种自定义设置，在设置后点击右上方的，即可生成根据自定义设置生成的关联关系分析图片，以下分别进行详细阐释。

3.1关联深度设置

针对四种关联关系分析分别对应了四种关联深度设置，其中申请人关联深度是指与当前申请人曾合作申请文献的数量，发明人关联深度是指与当前发明人曾合作申请文献的数量，IPC关联深度是指与当前IPC有过共现IPC的文献数量，关键词关联深度是指与当前关键词有过共现关键词的文献数量。调节两个即可改变相应关联深度设置的文献量。

3.2关联广度设置

针对四种关联关系分析分别对应了四种关联广度设置，其中申请人关联广度是指与当前申请人曾合作申请文献的人数，发明人关联广度是指与当前发明人曾合作申请文献的人数，IPC关联广度是指与当前IPC共现过的IPC数量，关键词关联广度是指与当前关键词共现过的关键词数量。调节两个即可改变相应关联广度设置的文献量。

3.3分析对象选取设置

① 分析对象的选取Inspiro共提供了三种方式，分别是：

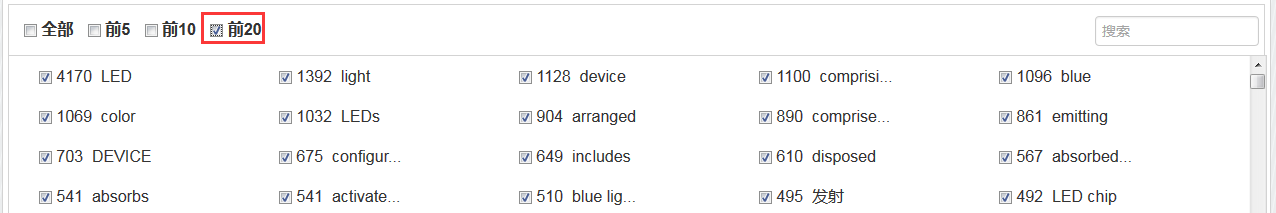

② 按专利量排名前5、前10、前20或全部的批量选取方式，点击对应的复选框即可。

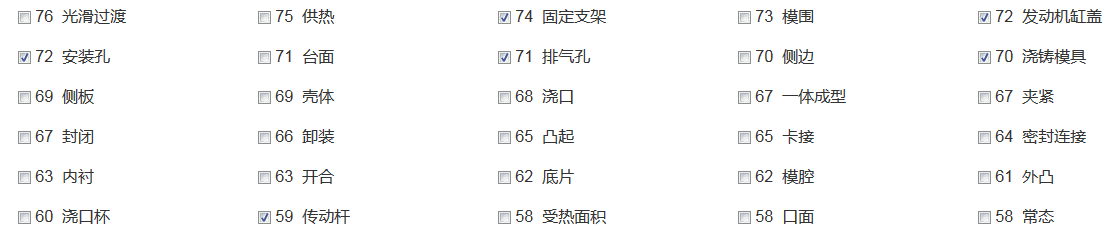

③ 在分析对象选区自由选择所要展示关联分析的分析对象，点击选择分析对象前的复选框即可。

3.4 IPC级别选取设置

针对IPC的关联关系分析，Inspiro提供了针对部、大类、小类、大组、小组的级别选取设置，在IPC关联关系分析页面下选择中对应的级别即可。

3 针对关联关系分析图片进行的操作

关联关系分析下针对生成图片的主要的操作按钮功能如下所示：

① 点击将重新生成关联关系分析图。

② 点击将关联关系分析图片保存到本地。

③ 点击将关联关系分析图片保存到项目中。

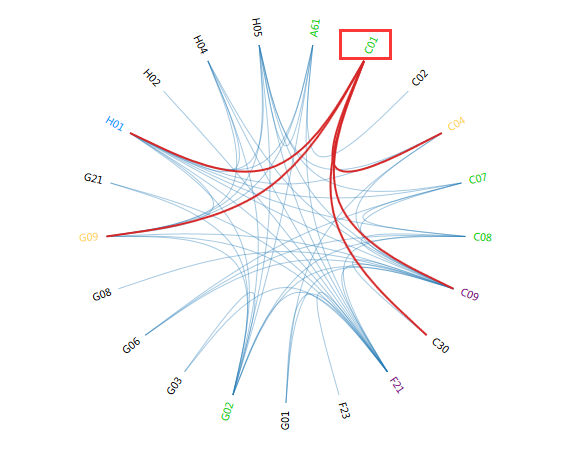

④ 鼠标滑动到图中彩色的关联目标的时候，该关联目标和其他与之关联的目标之间的关联关系连线会变成红色高亮显示出来。
